Sistema de filtración de aire para sala limpia
El filtro de aire se utiliza principalmente en sistemas de aire acondicionado limpio o para el suministro de aire de equipos de purificación. Según su grado, puede dividirse en filtro primario (G1~G4), filtro de media eficiencia (M5~M6, F7~F9), filtro de alta eficiencia (E10~E12, H13~H14) y filtro de ultra alta eficiencia (U15~U17). Según su estructura, puede clasificarse en tipo placa, tipo bolsa, tipo W (tipo caja W), con separación, sin separación, y tanque sin separación, entre otros.
- Descripción del producto
- Características técnicas
- Parámetros técnicos
- Sistemas opcionales
- Escenarios de aplicación
- Vídeo
-
Generalmente, el filtro primario puede filtrar eficazmente partículas mayores a 5 µm, y el filtro de media eficiencia puede filtrar eficazmente partículas mayores a 1 µm, lo que evita que las partículas se depositen en la superficie de elementos de medición como sensores de temperatura y humedad, elementos de intercambio térmico y conductos de aire, mejorando así el rendimiento del sistema. Al mismo tiempo, protege al filtro posterior de alta eficiencia y prolonga su vida útil. Los filtros de alta eficiencia se utilizan principalmente para purificación terminal, y el gas se filtra directamente hacia la sala blanca o el espacio limpio para mantener un ambiente limpio que cumpla con los requisitos de uso.
1. Filtro de aire para ventilación general

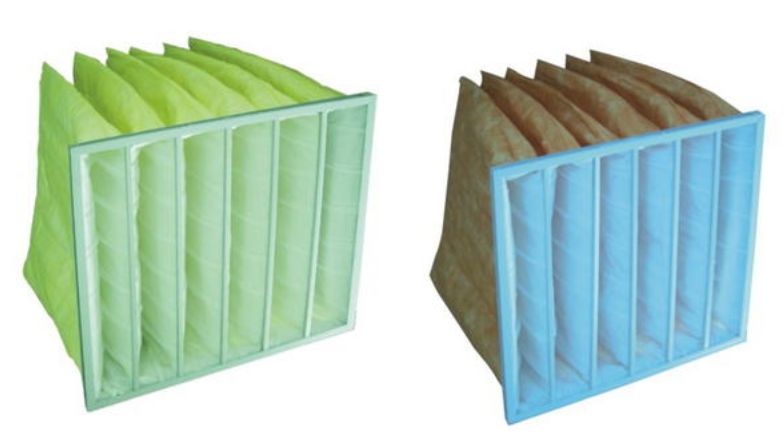

(1) Filtro de aire tipo bolsa
El filtro de aire tipo bolsa de efecto primario se utiliza principalmente para eliminar partículas de polvo ≥5 μm en el sistema de aire acondicionado, proteger el filtro de media eficiencia y prolongar su vida útil.
El filtro de aire tipo bolsa de eficiencia media se utiliza principalmente para eliminar partículas de polvo ≥1 μm en el sistema de aire acondicionado, proteger los filtros subaltaeficiencia o altaeficiencia posteriores y prolongar su vida útil.
C Características del filtro de aire tipo bolsa
- Estructura de bolsa, aumentar el área del filtro
- Una variedad de programa de soldadura para satisfacer los requisitos de soldadura de diferentes materiales de filtro
- La bolsa filtrante está soldada en línea, con alta resistencia, evitando el riesgo de fugas;
- Alta consistencia de los parámetros de las bolsas de filtro, mejorando la estabilidad del producto;
- Material del marco del filtro de aire tipo bolsa: chapa galvanizada/perfil de aluminio;
- Filtro de aire tipo bolsa de aluminio: fibra compuesta de PP/PET;
- Condiciones de operación: el 100% de HR más alto, 60℃;

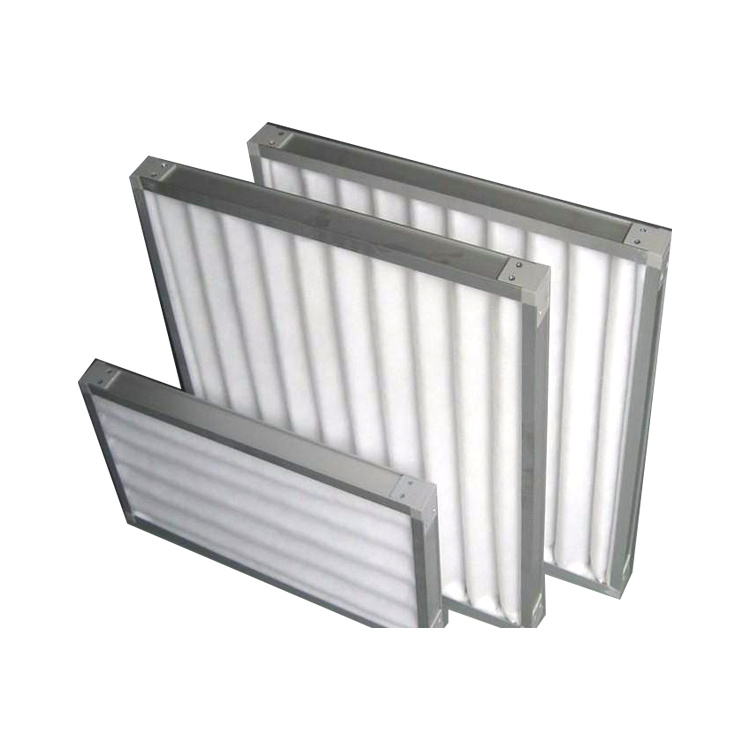

(2) Filtro de aire del panel
El filtro de aire de panel se utiliza principalmente para filtrar partículas de polvo mayores a 5 μm en el sistema de aire acondicionado, proteger al filtro de media eficiencia y prolongar su vida útil. Las características del filtro de aire de panel son las siguientes:
- Tamaño pequeño y estructura compacta;
- Dos formas de red plegable y marco madre-hijo;
- Generalmente, es el efecto inicial, pero puede ser el efecto intermedio;
- Material del marco del filtro de aire en placa: chapa galvanizada/perfil de aluminio/marco de cartón;
- Filtro de aire de aluminio en placa: fibra compuesta de PP/PET;
- Condiciones de operación: el 100% de HR más alto, 60℃;

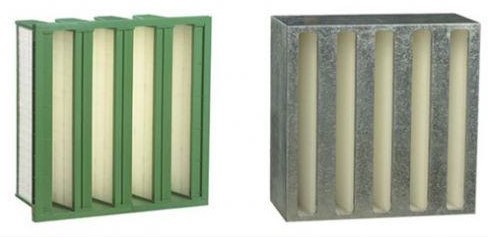

(3) Filtro de aire tipo W
El filtro de aire tipo W utiliza papel filtrante más delgado sin divisiones para formar múltiples tipos en V, lo que aumenta eficazmente el área de filtrado y reduce la resistencia estructural del filtro. El volumen de aire es grande, la resistencia es baja y la vida útil es prolongada. Las características del filtro de aire tipo W son las siguientes:
- Dos tipos: tipo caja y tipo W;
- Gran área de filtrado, adecuada para gran volumen de aire;
- Los diversos niveles F7-H14 son opcionales;
- Material del marco del filtro de aire tipo W: ABS/chapa galvanizada/acero inoxidable/chapa de aluminio;
- Espaciador de filtro de aire tipo W: pegamento termofusible;
- Papel filtrante para filtro de aire tipo W: papel filtrante de fibra de vidrio;
- Sello del filtro de aire tipo W: tira de sellado de PU;
- Condiciones de operación: Máx. 80%, 80℃;
2. Filtro de alta eficiencia media/alta eficiencia/ultraalta eficiencia

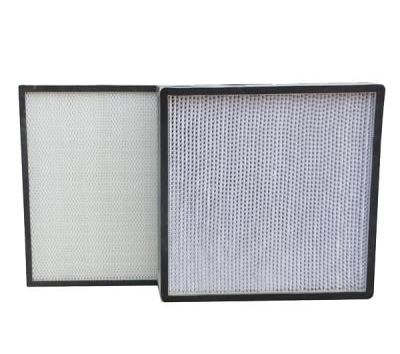

(1) Filtro de partición de alta eficiencia baja
Los filtros de partición de alta eficiencia intermedia se utilizan en salas limpias, sistemas comerciales e industriales de ventilación y aire acondicionado, así como en sistemas de ventilación y aire acondicionado con altos requisitos de protección contra incendios o altas temperaturas de ventilación. 。
a. característico
- Partición de aluminio, el marco puede proporcionarse sin reborde, con reborde simple, con doble reborde, espesor del reborde 20 mm;
- Usando papel de filtro de fibra de vidrio ultrafina;
- Con diseño de partición, alta eficiencia, baja resistencia y gran capacidad de retención de polvo;
- Apto para sistemas de volumen de aire variable;
- Opciones de eficiencia: 85%@0,3 μm (H10), 95%@0,3 μm (H11), 99,5%@0,3 μm (H12) (EN1822);
b. uso
- Para salas limpias, sistemas comerciales e industriales de ventilación y aire acondicionado;
- Sistema de ventilación y aire acondicionado en entorno de alta humedad;
- Sistema de ventilación y aire acondicionado de volumen de aire variable;
- Sistema de ventilación y aire acondicionado con espacio de instalación reducido;
- Sistemas de ventilación y aire acondicionado con altos requisitos de protección contra incendios o altas temperaturas de ventilación;
- Ampliamente utilizado en salas limpias y otras áreas donde se requiere estrictamente la limpieza del aire;

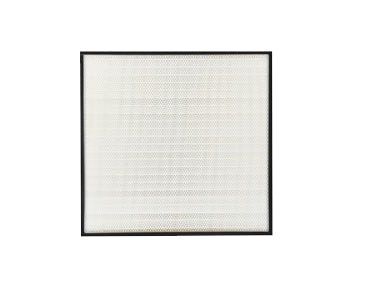

(2) Filtro de alta eficiencia inferior sin separación
Los filtros no deflectores de alta eficiencia se utilizan en salas limpias, sistemas comerciales e industriales de ventilación y aire acondicionado, sistemas de ventilación y aire acondicionado en ambientes de alta humedad, etc.
a. característico
- Ningún diseño de partición reduce los costos operativos;
- Amplia gama de aplicaciones, estructura compacta, que ahorra espacio de almacenamiento;
- Diseño ultrafino, que ahorra espacio de instalación;
- Opciones de eficiencia: 85%@0,3 μm (H10), 95%@0,3 μm (H11), 99,5%@0,3 μm (H12) (EN1822);
b. uso
- Para salas limpias, sistemas comerciales e industriales de ventilación y aire acondicionado;
- Sistema de ventilación y aire acondicionado en entorno de alta humedad;
- Sistema de ventilación y aire acondicionado de volumen de aire variable;
- Sistema de ventilación y aire acondicionado con espacio de instalación reducido;

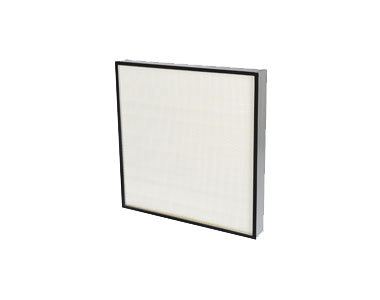

(3) Filtro de alta eficiencia/ultraalta eficiencia sin separación
a. característica
- No hay diseño de partición para reducir los costos operativos;
- Amplia gama de aplicaciones, estructura compacta, que ahorra espacio de almacenamiento;
- Diseño ultrafino, que ahorra espacio de instalación;
- Eficiencia: 99,97 % @ 0,3 μm (H13), 99,99 % @ 0,3 μm (H14), 99,999 % @ 0,3 μm (U15) (EN1822);
b. uso:
- Sistema de aire acondicionado con ventilación de alta temperatura y volumen de aire variable (filtro de eficiencia media, subeficiente sin tablero);
- Utilizado en la salida de suministro de aire de alta eficiencia de la sala limpia de la fábrica farmacéutica;
- Equipos de purificación locales como cabinas de flujo laminar, bancos limpios, gabinetes de seguridad biológica, caja de paso, etc.;
- Productos FFU para planta de purificación con filtros de alta eficiencia

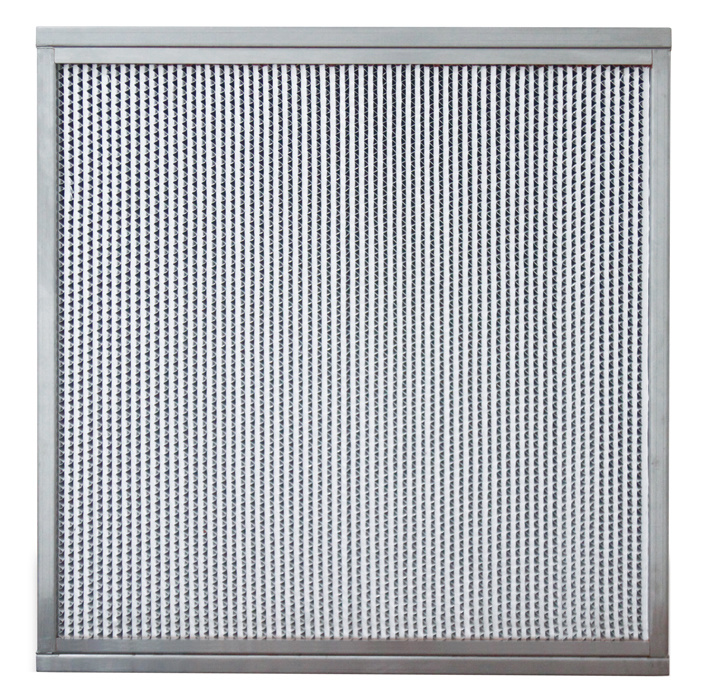

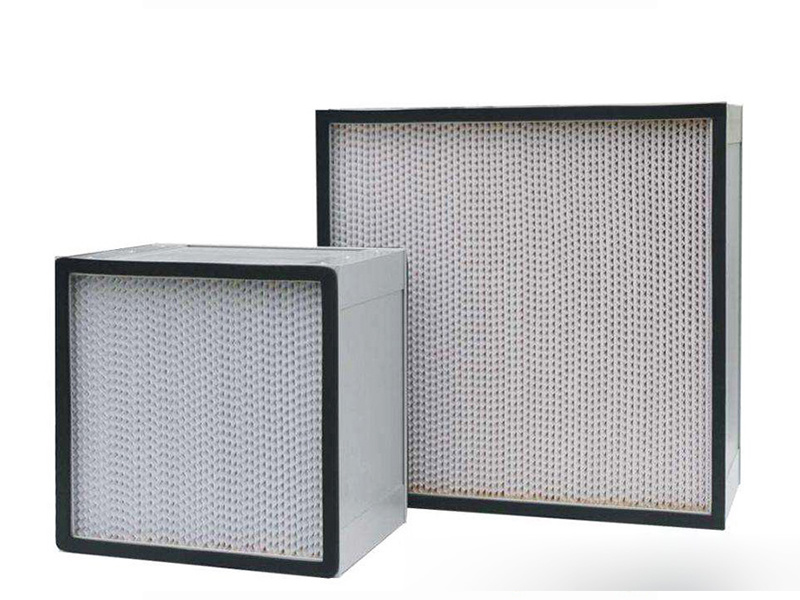

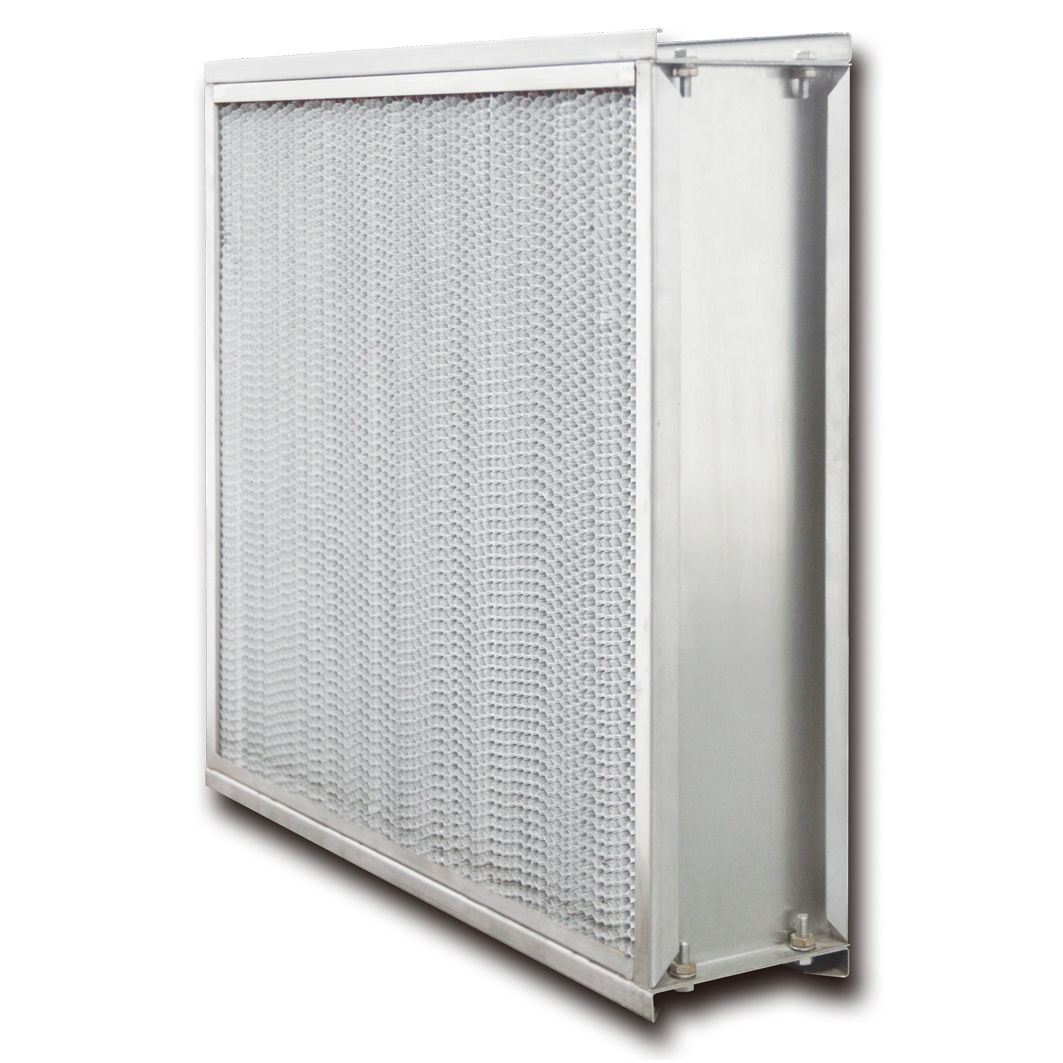

(4) Filtro de alta eficiencia/ultraalta eficiencia con separador
a. característica:
El filtro separador de alta eficiencia/ultraalta eficiencia adopta un diseño tipo separador, y el separador corrugado puede mantener con precisión la distancia entre los pliegues, maximizando así el uso del material filtrante con la menor resistencia. 180 pliegues en ambos lados del material filtrante están plegados formando una capa de pliegues en forma de cuña. Cuando el material filtrante se dobla, hay dos hendiduras que permiten que forme una capa de pliegues en forma de caja en forma de cuña en el extremo del tabique. Esta capa de pliegues en forma de caja en forma de cuña puede evitar daños al material filtrante.b. uso:
Es principalmente adecuado para la filtración terminal de diversas salas limpias especiales y diversos equipos locales de purificación, como cabinas de flujo laminar de bancos limpios y otros sistemas de purificación del aire ambiental;
c. rendimiento:
- Marco: aleación de aluminio o marco de hierro galvanizado y acero inoxidable;
- Material del filtro: papel de fibra de vidrio ultrafino;
- Material de separación: papel de goma o lámina de aluminio;
- Nivel EN779: H10, H11, H12, H13, H14;
- Norma DIN 53438 retardante de llama: F1;
- Resistencia final: (recomendada) 450 Pa;
- Volumen máximo de aire: 125% del volumen nominal de aire;
- Resistencia a la temperatura: 80℃;
- Tamaño del filtro: Según los requisitos reales del cliente, el espesor de referencia del perfil de aluminio; 120 mm, 150 mm, 220 mm, 295 mm;
- Tamaño límite: ancho ≤1220 mm, longitud ≥1220 mm, espesor de 50 a 300 mm.
