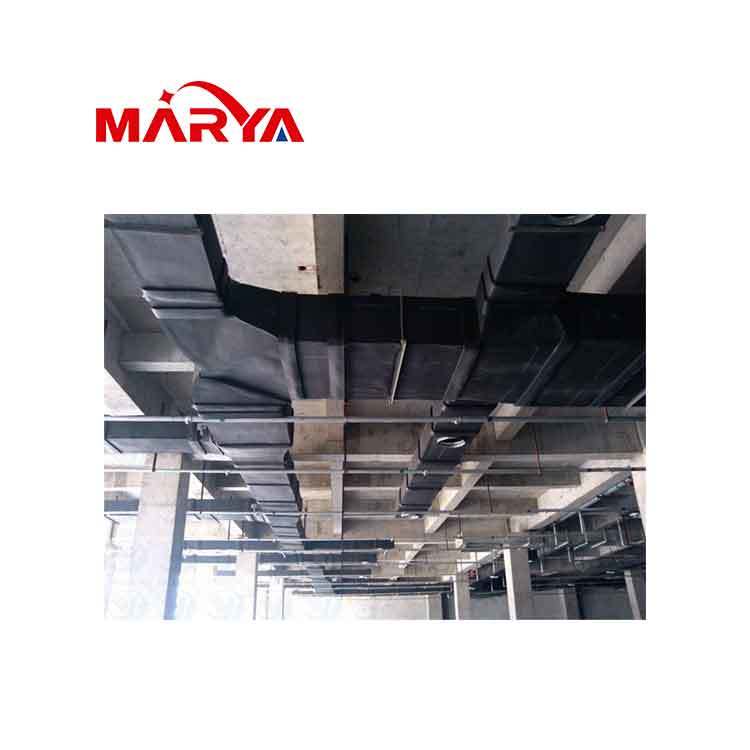

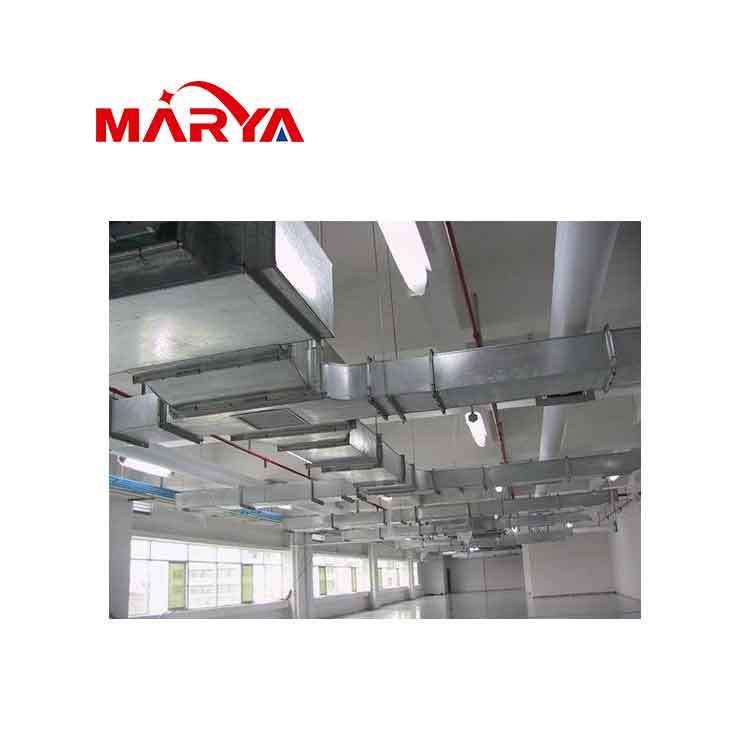

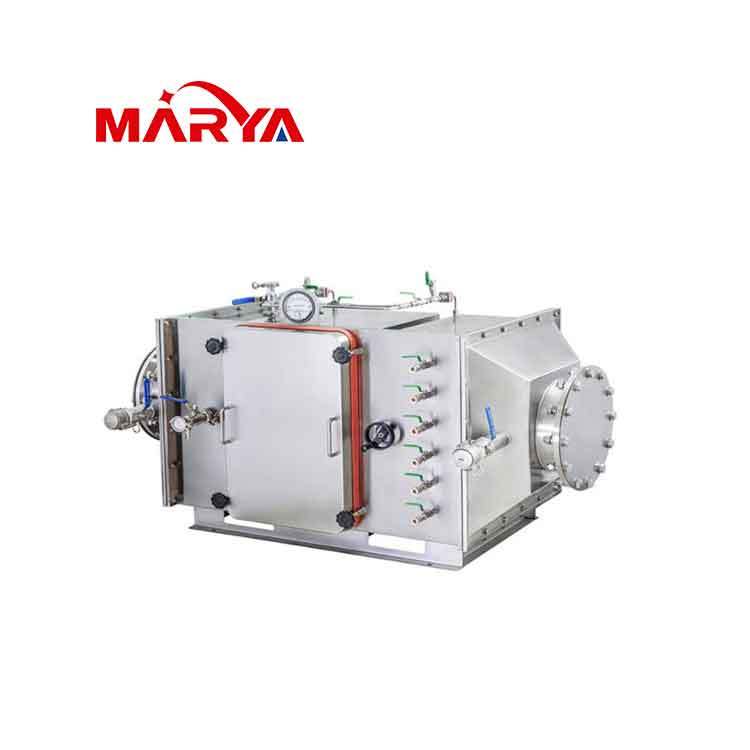

Sistema de Conductos de Aire HVAC

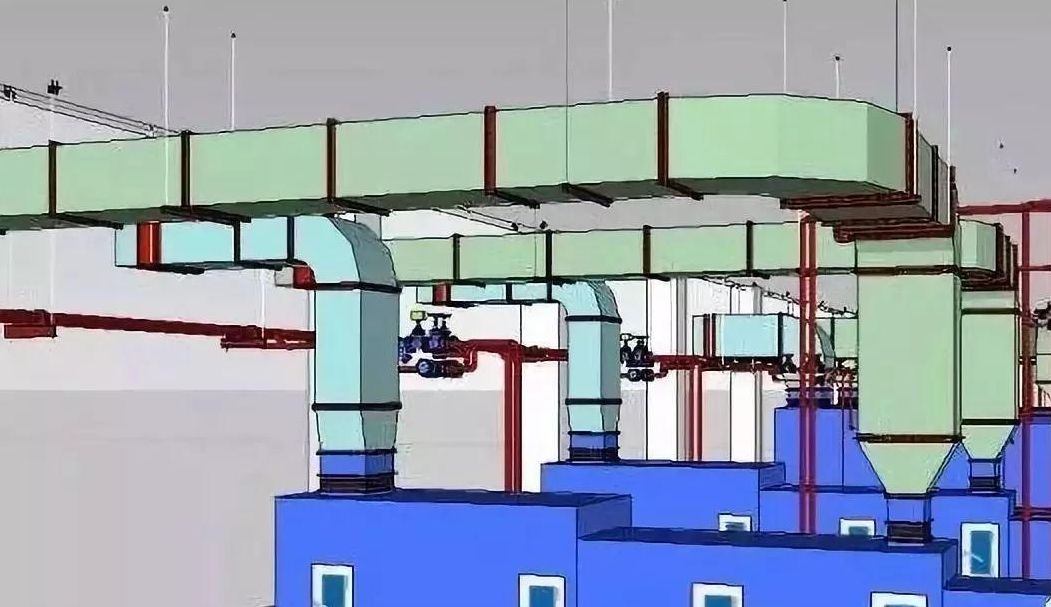

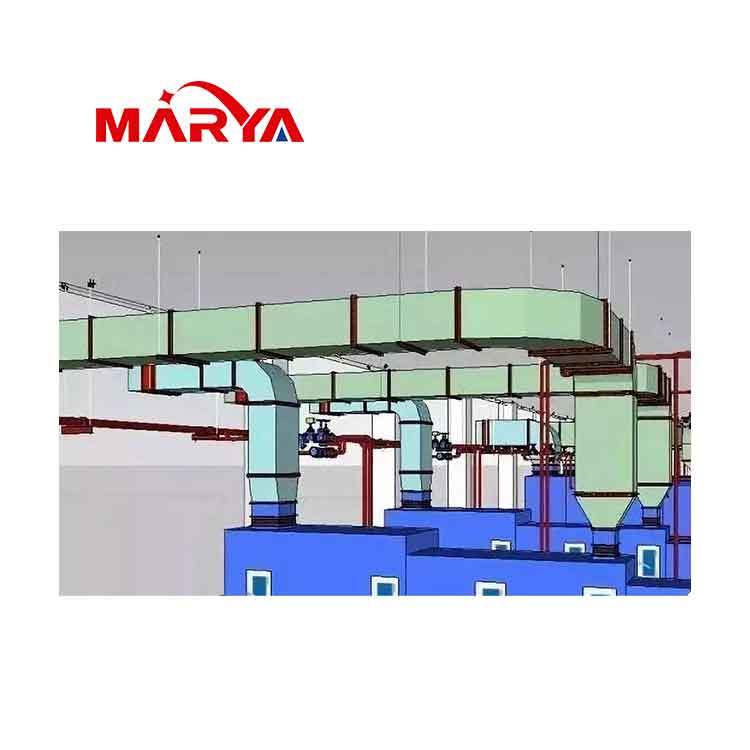

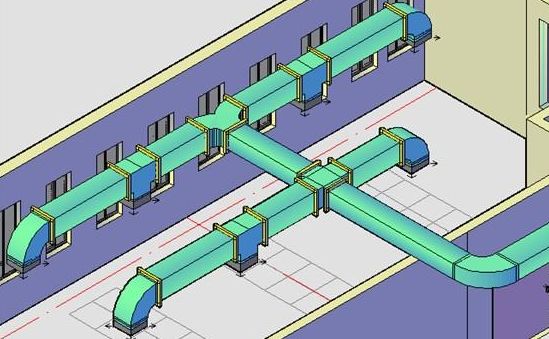

El sistema de conductos de aire HVAC es el núcleo del funcionamiento de la sala limpia; el diseño e instalación de los conductos de aire afectan directamente la calidad de la ingeniería de salas limpias; un diseño e instalación razonables de los conductos de aire para salas limpias también pueden ahorrar consumo de energía y reducir los codos de tubería necesarios para la operación de la sala limpia, disminuyendo así la longitud innecesaria de las tuberías y diseñando adecuadamente el tamaño de las mismas, lo que a su vez puede reducir de manera razonable la pérdida de potencia operativa de la unidad combinada de aire acondicionado y otros problemas.
- Descripción del producto
- Características técnicas
- Parámetros técnicos
- Sistemas opcionales
- Escenarios de aplicación
- Vídeo
-
1. Introducción
Las especificaciones, el tamaño y la forma de las salidas de aire en la sala limpia cumplen con los requisitos de diseño; la superficie es plana y no presenta deformaciones. La parte de ajuste independiente debe ser flexible, libre de atascos y holgura, y la pulverización sobre la superficie de las salidas de aire debe tener un color uniforme, sin diferencias de tono y sin arañazos en la superficie. Cuando el conducto no pueda conectarse mediante brida, las especificaciones, el espesor y la resistencia de la inserción de brida y la abrazadera de resorte deberán satisfacer los requisitos de diseño y uso. Cuando se conectan válvulas reguladoras, tubos flexibles cortos, campanas de aire y silenciadores mediante bridas, las especificaciones de la brida deben coincidir con las especificaciones de la brida del conducto.
La conexión del conducto de aire debe ser firme y ajustado. El material del empaque de la brida del conducto de aire debe cumplir con los requisitos del funcionamiento del sistema, y el grosor no debe ser inferior a 3 mm, la junta no debe sobresalir hacia dentro de la tubería ni hacia fuera de la brida; la instalación del tubo flexible corto debe tener la tensión adecuada y sin distorsiones; la inserción del conducto de aire junto al conducto de aire de ladrillo y concreto debe seguir la dirección del flujo de aire, y la inserción del conducto debe quedar al ras con la superficie del conducto de aire, debiendo ser sellada.
Las uniones de los conductos de aire deben estar intactas y libres de defectos. Los dos planos de la conexión del conducto de aire deben ser rectos y sin distorsiones evidentes; los espacios circundantes del conducto de aire tipo spipot y socket deben ser uniformes, sin dobleces ni arrugas visibles, y el sellador interno debe estar intacto, mientras que el adhesivo externo debe mantenerse en buen estado. La cinta de sellado debe adherirse firmemente y de manera completa; una placa delgada de acero brida intercepción del conducto de aire, y el intervalo entre los insertos elásticos, clips de resorte o pernos de fijación no debe ser mayor a 150 mm, distribuyéndose uniformemente sin holgura; el conducto de aire instalado abierto debe estar horizontal y la desviación de nivel es de 3‰, siendo la desviación total no superior a 20 mm. O pluma instalada El conducto de aire es vertical, la desviación vertical es de 2‰, y la salida total de la lámina no debe ser superior a 20 mm.
La posición del conducto de aire oculto es correcta y no hay ninguna desviación evidente; el conducto de aire en espiral debe instalarse sin conexión de brida, y el conducto de aire circular instalado sobre el soporte debe contar con un soporte; cuando la tubería secundaria de suministro de aire y la tubería principal están conectadas verticalmente, se debe instalar un dispositivo regulador de guía de aire en la interfaz. Marya puede proporcionar servicios de sala blanca, consultoría de salas blancas, planificación, diseño, construcción, instalación, transformación y otros servicios de apoyo.
La válvula reguladora en la tubería de aire fresco se utiliza para ajustar la proporción de aire fresco; la válvula eléctrica cerrada se emplea para cerrar el aire fresco cuando el aire acondicionado deja de funcionar. La válvula reguladora en el colector de aire de retorno se usa para ajustar la proporción del aire de retorno. La válvula reguladora en la tubería secundaria de suministro de aire sirve para regular el suministro de aire a la sala limpia. La válvula reguladora en la tubería secundaria de aire de retorno se utiliza para controlar el valor de presión positiva en la sala limpia. La válvula reguladora hermética en la salida de aire del aire acondicionado se emplea para cerrar el aire acondicionado paralelo cuando está fuera de servicio, y también puede utilizarse para ajustar el volumen total de suministro de aire de un solo aire acondicionado. La válvula reguladora en la sección de la tubería de succión del sistema de extracción se utiliza para ajustar el volumen local de aire de extracción, mientras que la válvula de retención o la válvula eléctrica cerrada en la sección de la tubería de escape evitan que el aire exterior retroceda.
Hay tres situaciones en las que el conducto de aire atraviesa la junta de deformación: una es que haya una división contra incendios a ambos lados de la junta de deformación, otra es que haya una división contra incendios solo en un lado de la junta de deformación, y la tercera es que no haya división contra incendios en ambos lados de la junta de deformación. La norma establece instalar compuertas contra incendios en ambos lados según el primer caso. La compuerta contra incendios del sistema de ventilación es el principal medio para evitar la propagación del fuego.
Teniendo en cuenta que no se debe afectar el efecto de purificación del aire ni la economía, los materiales de los conductos de aire y accesorios de los sistema de aire acondicionado purificador se determinan según el grado de purificación del aire transportado. Elija materiales con alta limpieza que no sean fáciles de generar polvo, y seleccione materiales con baja limpieza que produzcan menos polvo. Los materiales de los conductos y accesorios del sistema de extracción se determinan por la corrosividad del gas transportado.
Establezca orificios para medir la presión o instale manómetros de presión diferencial antes y después de cada nivel del filtro de aire, para que sea fácil conocer en todo momento el cambio de resistencia de cada nivel del filtro de aire durante la operación, a fin de limpiarlo o reemplazarlo oportunamente.
Los materiales no combustibles para conductos de aire y accesorios se refieren a diversas placas metálicas, y los materiales no combustibles incluyen plásticos reforzados con fibra de vidrio cuyo índice de oxígeno sea superior o igual a 32. Los materiales no combustibles para el aislamiento y la reducción del ruido en conductos de aire abarcan lana de roca, lana de vidrio, entre otros, mientras que los materiales no combustibles son espumas de poliuretano (poliestireno) y esponjas de caucho con un índice de oxígeno mayor o igual a 32. Los materiales de aislamiento, juntas, adhesivos, etc., de los conductos de aire ubicados dentro de los 2000 mm a cada lado de la pared divisoria contra incendios, así como el calentador eléctrico situado en un rango de 800 mm antes y después del mismo, deben estar fabricados con materiales no combustibles o incombustibles.
