Unidad de Manejo de Aire para Sala Limpias (AHU)
La AHU de sala limpia cumple las funciones de refrigeración, calefacción, deshumidificación, calentamiento, humidificación, purificación y esterilización mediante una variedad de esquemas de tratamiento de calor y humedad, así como tratamiento de purificación del aire, logrando así un control preciso de la temperatura, la humedad y la limpieza del ambiente interior.
- Descripción del producto
- Características técnicas
- Parámetros técnicos
- Sistemas opcionales
- Escenarios de aplicación
- Vídeo
-

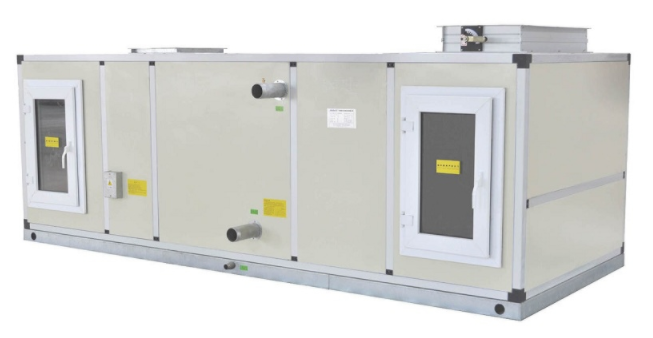

1. AHU de sala limpia
El volumen de aire de la unidad combinada de tratamiento de aire (AHU) varía desde 3500 m³/h hasta 200.000 m³/h, permitiendo a los usuarios elegir y combinar libremente. Es especialmente adecuado para el sistema de purificación de aire de diversos talleres limpios, como fábricas industriales de electrónica, plantas de fabricación de maquinaria de precisión, talleres textiles, talleres de pintura automotriz, fábricas farmacéuticas GMP, cosméticos, fábricas de alimentos, talleres de agua pura, departamentos de cirugía hospitalaria, UCI y otras aplicaciones.
Según el tipo de estructura, se puede dividir en tipo horizontal, vertical y de techo; según las características de uso, se puede clasificar en unidad general, unidad de aire fresco, unidad de purificación y unidad especial (como unidad de techo, unidad de metro y unidad especial para sala de computadoras, entre otras); también puede clasificarse según las especificaciones, siendo las especificaciones básicas de la unidad expresadas por el volumen nominal de aire.
El principio básico para configurar la sección funcional de la unidad de purificación se determina según el proceso de producción o los requisitos del cuarto limpio; la combinación y selección de la sección funcional de la unidad de purificación deben integrarse estrechamente con el diseño de la sala de aire acondicionado, y los puntos de contaminación microbiana en la unidad de purificación deben controlarse. Dado que la estructura, la temperatura y la humedad son más adecuadas para el crecimiento de bacterias y otros microorganismos, el gabinete, el filtro, el silenciador, el humidificador, etc., de la unidad de purificación se han convertido en lugares potenciales de contaminación microbiana, los cuales deben controlarse. Si la caja de la unidad está libre de daños y corrosión, presenta resistencia a la desinfección, conservación del calor y buen sellado, podemos utilizar materiales antibacterianos que ya se han empleado ampliamente en refrigeradores; los indicadores de rendimiento del filtro cumplen con las exigencias; además, los silenciadores, humidificadores, etc., no retienen materiales. Los segmentos funcionales de la unidad de aire acondicionado son los siguientes:
- Nueva sección de mezcla de aire de retorno; la nueva posición de apertura del aire de retorno puede ajustarse en el extremo, parte superior o lados izquierdo y derecho según los requisitos de diseño, y se deben proporcionar posiciones de apertura específicas para requisitos especiales. Se puede instalar una válvula reguladora en la nueva toma de aire de retorno. El actuador cuenta con tres tipos: manual, eléctrico y neumático, que pueden ser seleccionados por el usuario.
- La sección del filtro cuenta con dos tipos de filtración de eficiencia primaria y media. Está equipada con un tipo de bolsa en forma de diamante, un tipo de bolsa con cuatro picos, y un tipo de bobinado automático. El material del filtro está hecho de tela no tejida de poliéster de alta calidad, y el filtro se ensambla y desmonta rápidamente, además cuenta con indicador de prensaestopas y dispositivo de alarma.
- La nueva sección de escape (también conocida como la sección de mezcla para distribución de aire plano) está equipada con una válvula de retorno de aire primario en la caja. La parte superior de la caja, antes y después de la válvula, cuenta con una salida de escape y una nueva salida de aire, y está equipada con una válvula reguladora. Su función es: cuando hay un ventilador de retorno, suministrar al aire acondicionado para que descargue parte del aire de retorno, de modo que el aire fresco y el aire primario de retorno se mezclen según la proporción requerida; cuando se adopta el sistema de corriente continua durante la temporada de transición, la válvula de aire primario de retorno debe cerrarse, y la válvula de escape y la válvula de aire fresco deben abrirse completamente.
- La sección de recuperación de energía se utiliza para la mezcla cruzada de aire y la recuperación de energía del aire de escape en el sistema de doble ventilador. Esta sección de la caja está equipada con una válvula primaria de retorno de aire, y en la parte superior se encuentra un dispositivo de recuperación de energía. Este utiliza el frío (o calor) del aire de escape para enfriar (o calentar) indirectamente el aire fresco. El aire fresco pasa a través del dispositivo de recuperación de energía de placas para recuperar aproximadamente el 60% de la energía térmica sensible del aire de escape. Al mismo tiempo, el aire de escape y el aire fresco no están en contacto directo, lo que resulta especialmente adecuado para la recuperación de energía en el sistema de aire acondicionado DC que elimina gases nocivos del interior. Cuando se utiliza como sistema DC, la válvula de retorno de aire debe cerrarse una vez. Los lugares con gases altamente tóxicos deben contar con un sistema de extracción separado.
- Sección intermedia (sección de mantenimiento) Esta sección se utiliza para la conexión de la sección de transición y la iluminación interna de mantenimiento de la unidad. Antes de la sección de filtrado, debe haber una sección intermedia antes y después de la sección de enfriamiento superficial, la sección de calefacción y la sección del silenciador.
- La sección media de la segunda tubería de retorno de aire de la sección secundaria de retorno de aire, la parte superior puede equiparse con una válvula ajustable, y está equipada con mecanismos de ajuste manual, eléctrico o neumático, los cuales pueden ser seleccionados por el usuario. Esta sección también puede combinarse en la sección del soplador.
- El enfriador de superficie de la sección fría de superficie adopta la estructura de tubos de cobre y lámina de aluminio. La lámina de aluminio tiene forma de bordes rebatibles y corrugados. El gran intercambiador de calor en codo reduce el codo de soldadura en un 60%, lo que aumenta la capacidad de intercambio térmico. La avanzada forma mecánica de expansión de los tubos garantiza el rendimiento de contacto del intercambiador de calor. El intercambiador de calor se divide en dos tipos: tipo fijo y tipo rotativo. Los usuarios pueden elegir uno según sus necesidades. El medio térmico es vapor o agua caliente.
